RAID



RAID

Redundant Array of Inexpensive/Independent Disk

여러 개의 디스크를 하나로 묶어 하나의 논리적인 디스크로 작동하게 하는 기술

“I/O 성능” 과 “내장애성” 을 높이기 위함

(내장애성 : 에러를 견딜수 있는 능력)



Raid 0 : Striping

“성능”

하나의 데이터를 여러 드라이브에 분산 저장

임시 저장 영역에 사용 (ex. 임시 저장 영역)

• 장점 : 빠른 I/O (병렬 I/O) / 빠른 성능 / 낮은 내장애성
• 단점 : 안정성 낮음 (Disk하나만 고장나더라도 data 손실) → 복구 불가 → 모든 data 손실 가능
• Striping : 하나의 File 또는, 연속된 데이터를 block으로 나누어 여러 개의 DISK에 분산하여 기록하는 기술

Raid 1 : Mirroring

“안정성”

똑같은 데이터를 동일한 용량,스펙의 다른 디스크에 저장(이중화)

2개 이상의 짝수 디스크 필요

OS 파티션 등에 사용

• 장점 : 높은 내장애성(문제 발생하더라도 동일한 자료가 남아있음) → 중요 자료 처리할 때 사용
• 단점 : I/O 속도가 느림

Raid 5

블록 단위 패리티 정보 기록

대용량 저장 용량이 필요할 때 사용

패리티비트연산, 기존 데이터 I/O, CPU 연산 필요

보통 hot spare disk를 사용함

동시에 2개의 디스크가 나가면 서비스 불가능



보통 대용량 저장 공간 필요시 고려 대상 : Raid5, Raid10

(Raid5 : 실제 용량 ⬆, 속도 ⬇️ / Raid10 : 실제 용량⬇️ , 속도 ⬆)

Raid 6

블록 단위에서 2종류의 패리티 정보 기록

용도는 Raid 5와 같지만, 내장애성이 더 높음

동시에 2개의 디스크가 나가도 사용가능





Raid 5 vs Raid 6

• Raid 5
  • 패리티 한 종류 → 속도가 Raid 6 보다 빠름
  • but 동시 2개 이상 고장 시, 데이터 영역 손상 → 내장애성 낮음
  • 복구 가능성이 높음
• Raid 6
  • 패리티 두 종류 → 속도가 느림
  • 디스크 동시 3개 고장 전까지는 데이터 영역 손상X → 내장애성 높음
  • 복구 가능성이 낮음




Raid 10 : Striping then Mirroring

Raid 1 + 0 → striping 후 mirroring

디스크 최소 4개 이상

가장 많이 사용하는 방식 → 요즘은 스토리지 가격이 저렴해져서 RAID 1+0을 사용

Raid 01 : Mirroring then Striping

Raid 0 + 1 → mirroring 후 striping

디스크 최소 4개 이상

stripe된 데이터가 다운되면 모든 데이터가 복구되어야함

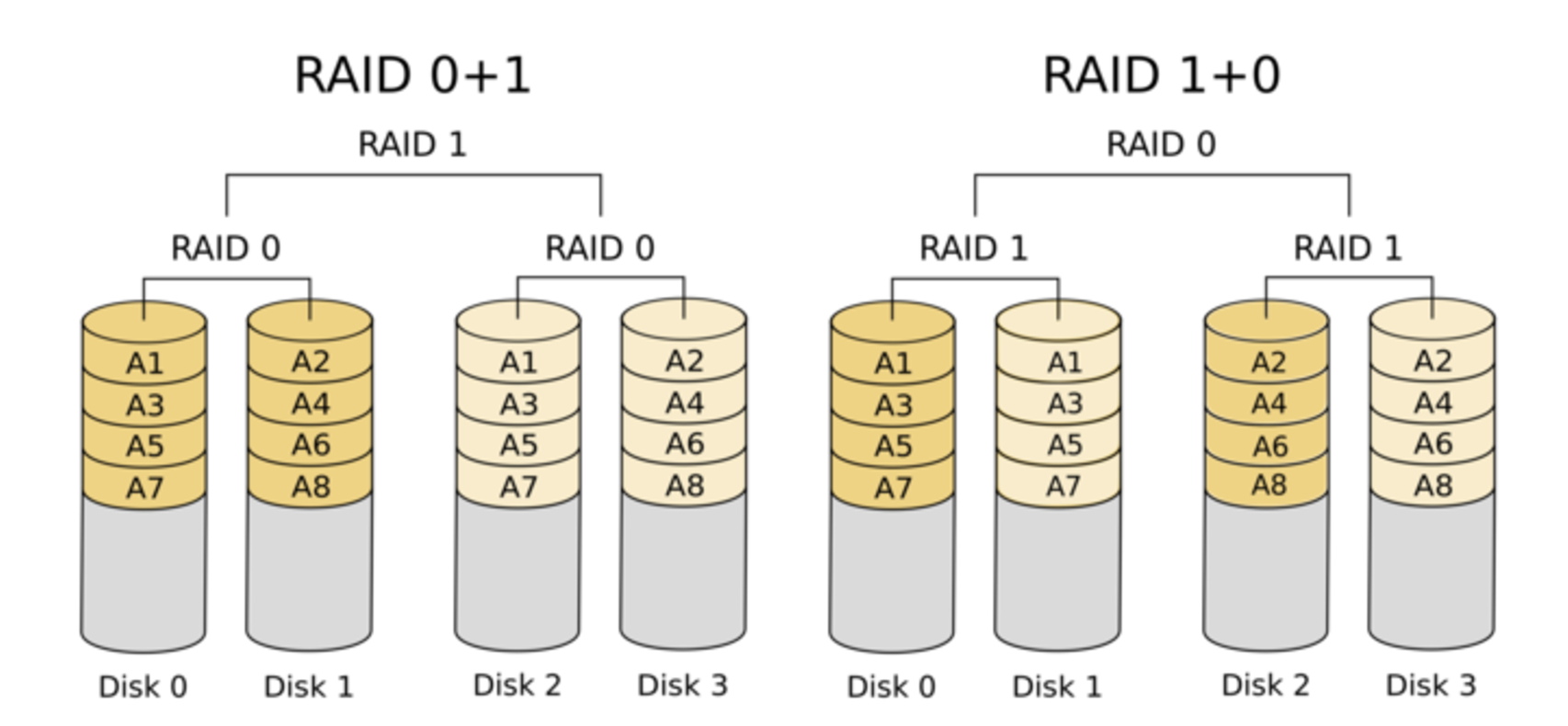

Raid 10 vs Raid 01

Mirroring 을 먼저하느냐 Striping을 먼저 하느냐 차이 → 하지만, 이 차이가 크다.



• Disk가 불량시
  • Raid 1+0 : 이미 Mirroring 후 Striping을 진행하므로 미러링으로 묶인 하드를 통하여 손실된 데이터만 복원이 가능.
  • Raid 0+1 : Mirroring 전 Striping을 진행하므로 Disk 가 불량이 나면 그루핑(RAID0로 구성) 된 Data 전체를 복구

               → 실 운영상 RAID 1+0 구성이 훨씬 유리.





• 금융권 & 통신사
  • OS, DB : Internal Disk 사용, Raid구성 : Raid 1
  • Data : SAN, Raid 10
• 일반 회사 (Data 안정성 중요도 낮은 회사)
  • OS, DB : Internal Disk 사용, Raid구성 : Raid 1
  • Data : NAS, SAN, Raid 5(용량 활용 측면)인프라 엔지니어의 교과서Redundant Array of Inexpensive/Independent Disk“I/O 성능” 과 “내장애성” 을 높이기 위함Raid 0 : Striping하나의 데이터를 여러 드라이브에 분산 저장
